はじめに
現代社会において、暮らしの安全を守る錠前は、私たちの生活に不可欠な存在です。
しかし、その安全を脅かす犯罪行為は、年々巧妙化しています。
この記事では、こうした脅威に対する高度な技術的解決策の一つとして、美和ロック社（MIWA）が開発したロッキングバー方式を採用したロータリーディスクシリンダーやPRシリンダーなどを例にあげ、ロッキングバー方式がなぜピッキングなどの不正開錠に対して極めて高い耐性を持つのか、その内部メカニズムを紐解きながら防犯技術の最前線に迫ります。
では、ロッキングバー方式の技術を理解するために、まずは一般的な鍵の基本的な仕組みから見ていきましょう。
1. 錠前の基本：シリンダー錠はどのように機能するのか

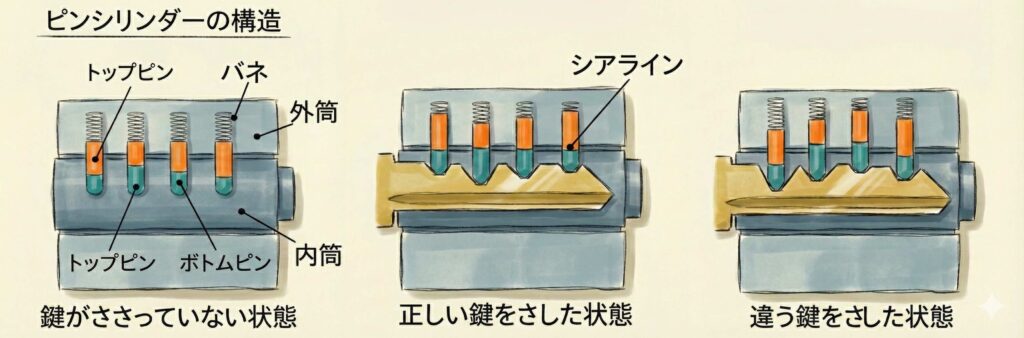

現代の錠前の主流は「ピンタンブラー方式」と呼ばれるシリンダー錠です。その基本的な仕組みは、鍵の表面にあるギザギザ（合い形）と、シリンダー内部にある複数のピンが連動することで成り立っています。
鍵を鍵穴に差し込むと、鍵のギザギザが内部のピンを適切な高さに押し上げます。すべてのピンが「シアライン」と呼ばれる、内筒と外筒の境界線上に正確に揃ったとき、初めて内筒（鍵と一緒に回る部分）が回転できるようになり、施錠・解錠が行われます。逆に、間違った鍵を入れた場合、シアラインが正しく揃わないため内筒は回転できず、ロックされたままとなります。これがシリンダー錠の基本原理です。
この基本構造をさらに進化させ、防犯性を飛躍的に高めたのがロッキングバー方式を採用したシリンダーです。次にその心臓部を見ていきます。
2. ロッキングバー方式シリンダーの心臓部：高度な防犯メカニズム
ロッキングバー方式のシリンダーは、従来のピンタンブラー方式とは一線を画す独自の構造を採用しています。その核心となる主要パーツと、それらがどのように連動して動作するのかを解説します。

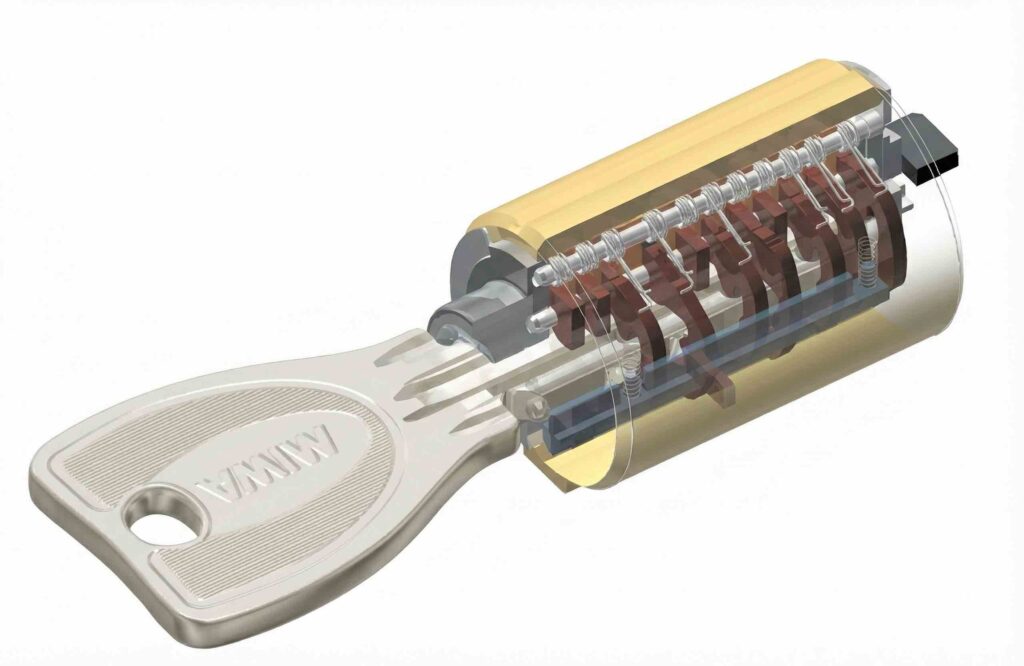

2.1. 内部構造と主要パーツの役割

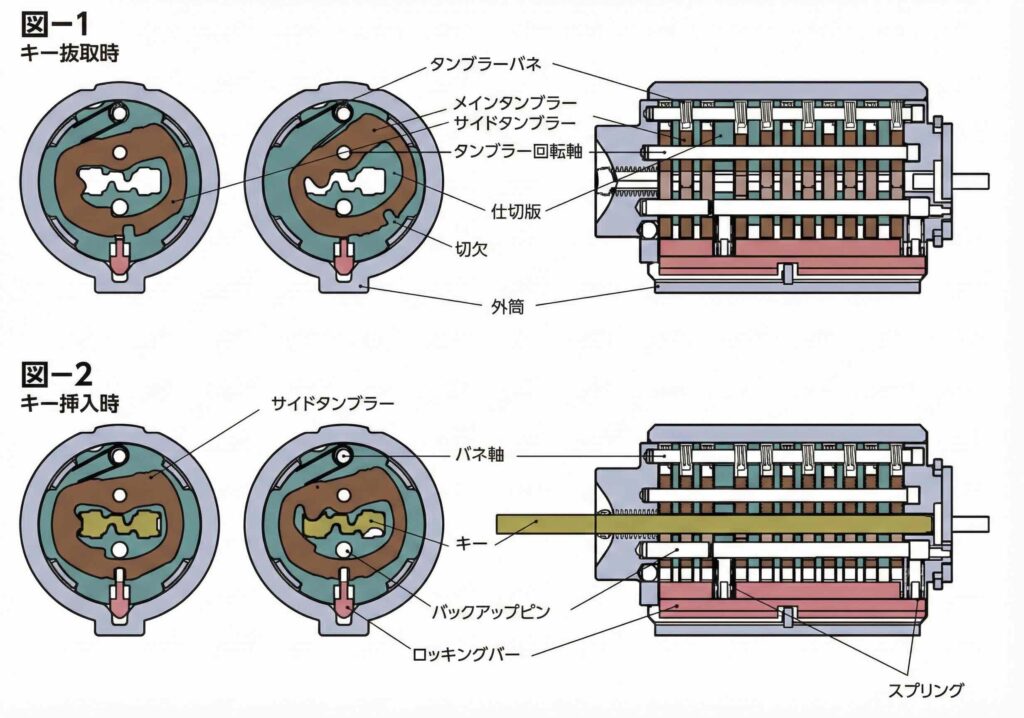

上記の画像はロッキングバー方式を採用したMIWA社のPRシリンダーの内部構造です。
ロッキングバー方式を採用したシリンダーはPRのほかにPSやU9、URなどがあり、それぞれタンブラーや鍵の形状が違いますが同様の構造となっています。
| パーツ名 | 役割 |
| ロッキングバー | 内筒と外筒を固定する「かんぬき」の役割。全てのタンブラーが揃わない限り、内筒の回転を物理的にブロックする。 |
| メインタンブラー | 鍵の表面にある窪み（ディンプル）によって押され、回転する主要な円盤錠のパーツ。 |
| サイドタンブラー | メインタンブラーは鍵の表面の窪み（ディンプル）に対応しているのに対し、サイドタンブラーは鍵の側面にある窪みによって押され、回転する。 |
| 切欠 | それぞれのタンブラーに位置の違う切欠がある |
| 仕切版 | タンブラーとタンブラーの間にある仕切版 |
| バックアップピン | 内筒の部品がバラバラにならないように仕切版を支えているピン |
| スプリング | ロッキングバーをタンブラーの切欠に押し上げるためのスプリング |
2.2. 鍵がシリンダーを回す仕組み
- 鍵がない状態（施錠時）
鍵が挿入されていない施錠状態では、シリンダー内部のロッキングバーがスプリングの力で外筒の溝に押し付けられています。このロッキングバーが「かんぬき」として機能し、内筒の回転を物理的に防いでいるのです。なぜ回転できないかというと、各タンブラーが正規の位置にないため、その側面が壁となってロッキングバーの上方への移動を阻害しているからです。この状態が、ロッキングバー方式のシリンダーの堅固なロックの基本となります。 - 正しい鍵を入れた状態（解錠時）
ここに正しい鍵を挿入すると、タンブラーはキーの凸凹によって動かされ、切欠がちょうどロッキングバーの上方にくる位置まで回転、整列します」。つまり、鍵のディンプル（窪み）やギザギザが全てのタンブラーを同時に、かつ正確に回転させるのです。すべてのタンブラーの「切欠（きりかき）」が一直線に揃うと、初めてロッキングバーが上方に移動できるスペースが生まれます。この状態で鍵を回そうとすると、ロッキングバーがそのスペースに押し上げられ、内筒のロックが解除されて回転可能になるのです。
2.3. なぜピッキングが極めて困難なのか？
- ロッキングバー方式の採用 従来のピンタンブラー錠がピンを一本ずつ揃えることで解錠の糸口を探れるのに対し、ロッキングバー方式のシリンダーはすべてのタンブラーが「同時に」「完全に」正しい位置に揃わない限り、一本のロッキングバーが全く動かない構造になっています。これにより、ピッキングツールによる部分的な操作が一切通用せず、不正解錠を原理的にブロックします。
- タンブラーにあるダミーの切欠 内部のタンブラーには「ダミーの切欠」が存在します。これは、ピッキングツールで内部を操作した際に、正規の切欠位置の判別を極めて困難にするための工夫です。ダミーの切欠の位置にタンブラーが動いた場合はロッキングバーは正常に収まることはできません。
ロッキングバー方式のシリンダーの強みは、この精巧なピッキング対策だけではありません。次に、MIWA製 PRシリンダーを例にあげ総合的な防犯性能を見てみましょう。

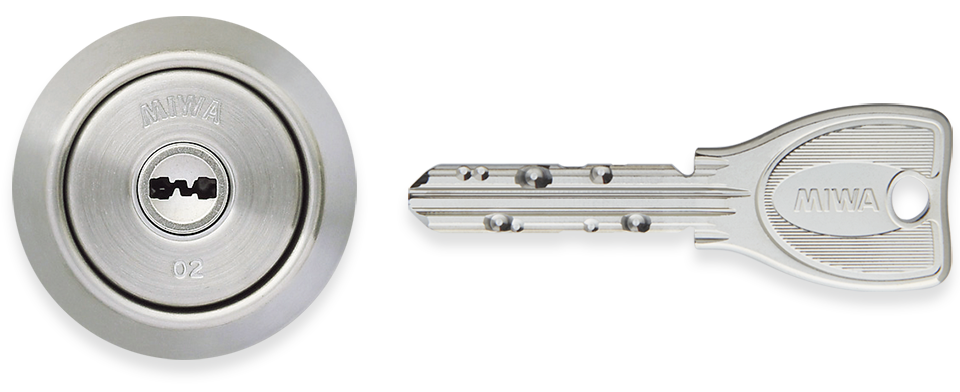

3. MIWA PRシリンダーの総合的な防犯性能
MIWA製 PRシリンダーは、ピッキング対策以外にも、利用者の「安心」を支えるための総合的な性能を備えています。
- 膨大な理論鍵違い数 PRシリンダーは、メインタンブラー（4段変化）とサイドタンブラー（2段変化）を組み合わせることで、理論鍵違い数が1,000億通りという膨大な数を実現しています。一般的なピンシリンダー錠の数万〜数百万通りとは比較にならない、まさに天文学的な数字です。これにより、偶然に他の鍵が合致する可能性は極めて低くなり、鍵一本一本の固有性が非常に高く保たれています。
- 優れた耐久性 高い防犯性能も、長期間にわたって維持されなければ意味がありません。PRシリンダーは耐摩耗性や耐埃性に優れた設計となっており、日々の過酷な使用環境でも安定した性能を維持します。この高い耐久性は、長年の使用による部品の摩耗を防ぎ、解錠メカニズムの”遊び”や”甘さ”が発生するのを抑制します。これにより、初期の防犯性能が損なわれることなく、長期にわたって信頼性を維持できるのです。
- ドリル攻撃への高い抵抗力 ピッキングのような技術的な攻撃だけでなく、ドリルなどを使った物理的な破壊攻撃への対策も施されています。シリンダー内部には「複数の高硬度部品」が使用されており、ドリルによる破壊を困難にしています。これにより、多様な侵入手口に対して高い抵抗力を発揮します。
4. 結論：技術が実現する「安心」
MIWAのPRシリンダーが持つ卓越した防犯性能は、単一の技術によるものではありません。
- すべてのタンブラーの同時整列を要求する「ロッキングバー」による精密な解錠条件。
- 不正な操作を困難にする「アンチピッキングタンブラー」の複雑な形状。
- 鍵の固有性を保証する「1,000億通り」という膨大な理論鍵違い数。
これらの技術が有機的に組み合わさることで、ピッキングをはじめとする様々な脅威から私たちの財産と安全を守る、強固な防衛ラインが構築されています。普段何気なく使っている「鍵」の裏側にある、このような高度な技術を理解することは、日々の安全を支える製品への信頼を深める第一歩となるでしょう。
